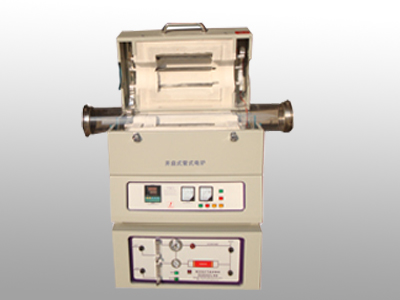

开启式管式电炉带气体控制柜
  • 开启式管式电炉带气体控制柜
  • 开启式管式电炉带气体控制柜
产品名称:开启式管式电炉带气体控制柜 型号:气体管式炉,真空管式炉,气氛管式炉 产品特点:专为高等院校﹑科研院所的实验室及工矿企业对陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发、特种材料、建材、金属、非金属及其它化和物材料进行烧结﹑融化﹑分析、生产而研制的专用设备。

==技术指标==

温度

项目

1200℃

电压AC

220V/380V

最高工作温度

1250℃

长期工作温度

1200℃

控温精度

±1℃

炉管材质

不锈钢管/石英玻璃管/刚玉管

炉内温场均匀度

±1℃(根据加热室大小而定) 要求高时可采用多点控温

测温元件及测温范围

镍铬镍硅K 测温范围0-1350℃

编程曲线段数

一组50段,二组22段,三组8段

升温速率

1℃/h至40℃/min可调

发热元件

硅碳棒

发热元件位置

安装位置炉管四周,与炉管水平

耐火材料

高纯氧化铝纤维板

冷却结构

双层炉壳,风冷

炉体温度

≤45度

计算机接口

RS485 RS232 USB

保修范围及期限

电炉免费保修一年,发热元件、炉管不保修(发热元件三个月内自然损坏免费更换)

随机备件

发热原件两支、棒具两套,说明书一份 ,合格证一份,炉门隔热砖一块,坩埚钳一把,高温手套一副,管式炉专用坩埚一个,密封圈两个

气体控制柜:

进气种类

2 (可选1-10种)

气体混合

通过调节各个进气流量计的值

阀门

进口不锈钢阀门(可选普通、不锈钢、电磁阀等)

流量计

两个0-300毫升/分钟(根据进气数量,可选质量流量计、浮球流量计等)

压力检测

正压、负压双指示指针压力表一个(可选数显真空计等)

真空泵

双级旋片真空泵,抽速2L/min

气路管道

气体专用PV软管(根据气体的需求可采用洁净不锈钢管)

压力保护

为了防止炉管排气口关闭、排气口堵塞、炉管压力过大产生危险,特制作此系统,原理:由电接点压力表或者压力传感器获得信号,驱动控制模块关闭电磁进气阀,启动电磁排气阀和报警器。从而保护电炉的正常运行

气体泄漏报警

根据所通气氛,避免发生泄漏;作用:气体泄漏报警检测到(室内)空气的有毒、危险性等气体的含量超过一定值时,驱动模块关闭电炉、关闭气源进气,开启排气口、排风等,从而获得好的工作环境。


特点:
1、控制精度:±1℃    炉温均匀度:±1℃(根据加热室大小而定) 。
2、操作方便,可编程,PID自整定、自动升温、自动保温、 自动降温;可另配与计算机通讯通过计算机操作电炉(启动电炉、停止电炉、暂停升温、设定升温曲线、升温曲线储存、历史曲线等),软件免费详见:计算机控制系统。
3、炉管采用刚玉99陶瓷管。
4、不锈钢KF金属法兰密封(双胶圈)
5、炉体温度接近室温
6、双回路保护
7、进口耐火材料,保温性能好,耐温高
8、真空度 -0.1Mpa
9、可通多种气体(氧气、氮气、氩气、氢气等)

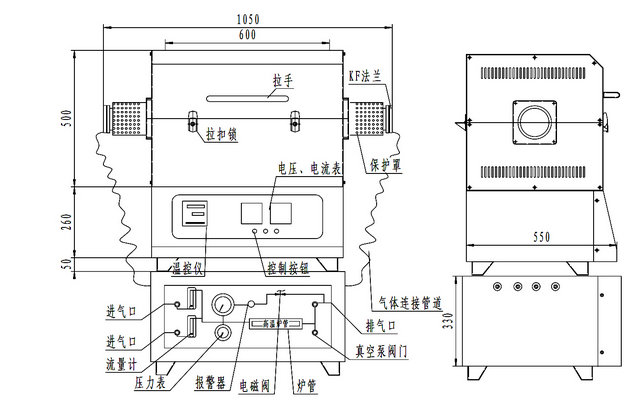

以下是立式管式电炉图纸
