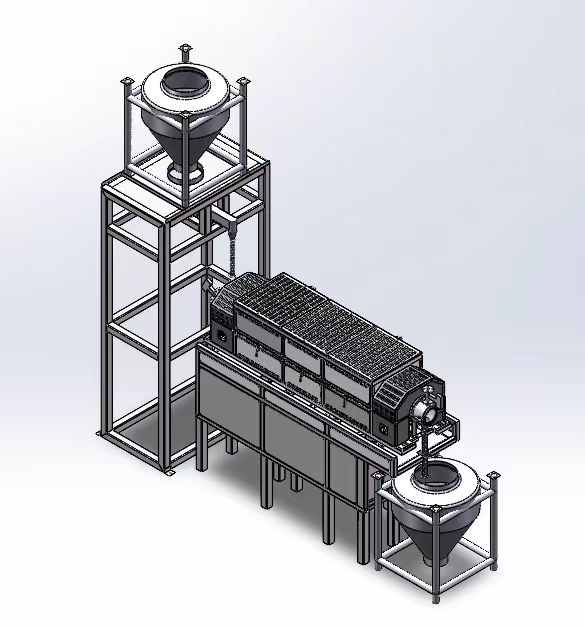

1400度回转炉带料架
  • 1400度回转炉带料架
  • 1400度回转炉带料架
产品名称:1400度回转炉带料架 型号:GWL-1400KQGA 产品特点:


    类别

参数

1400

型号

GWL-1400KQGA

电源AC

380V

最高使用温度

1400

可长期使用温度

1380

控制范围为

801400

测温元件

热电偶分度号S,测温范围0-1600

规格(炉膛尺寸)

炉膛尺寸(深--高)mm:直径202*加温区1800mm

炉管尺寸

直径202-188mm,总长3000mm

发热元件装位置

炉管上下

加热区数量

三个独立温区控制

炉管材质

碳化硅管SISIC

转速

1-10r/min可调

气氛接口及安全

进气口、出气:   进气口各1 个

均配备浮球流量计0-30L,调节空气进气量

炉管密封

304不锈钢法兰炉管两端石墨盘根密封(800度耐温)

通入气体

空气

炉管倾斜角度

1-10

出料口观察口

直径180mm

进出料管道

软体不锈钢管

进出料装置

客户自备

电磁振动给料器

客户自备,需发供方厂里组装

控温精度

±1度(集成化电路控制,无超调现象)

升温速率

升温速率可自由调节,调节范围:最快升温速率每分钟15度(15/min)、最慢升温速率每小时1度(1/h

发热元件

采用为硅碳棒加热元件

炉体

炉体采用数控机床加工,经抛光、打磨、酸洗、磷化、喷涂塑粉、高温烘烤等制作而成,双色搭配,外观新颖美观,具备了抗氧化、耐酸碱、耐腐蚀、耐高温、容易清理等优点

炉体结构

电炉炉体采用了国际先进的风冷双层炉体结构,有效的风冷导向隔板使炉壳整体冷风循环,最终冷却发热元件导电片后排出炉体,避免了发热元件导电片的高温氧化;保证了良好的工作环境

耐火材料

炉衬使用真空成型高纯氧化铝聚轻材料制作而成,取放物料易碰位置(炉口、炉底)采用轻质空心球氧化铝板,使用温度高,蓄热量小,耐急热急冷、不裂缝、不掉渣、保温性能好(节能效果是老式电炉的80%以上)

保温材料

采用三层保温,分别为:硅酸铝纤维板、氧化铝纤维板、氧化铝(多晶)纤维板,节能效果是老式电炉的80%以上。

炉体外壳温度

长期使用不停炉,外壳温度小于45

保护

采用集成化模块控制单元,控制精度准确,并设计了双回路控制和双回路保护,具备了过冲、超调、欠调、段偶、缺相、超压、超流、超温、电流反馈、软启动等保护

控制

采用闭环技术可控硅模块触发控制,移相触发控制或者过零触发方式,输出电压、电流或功率连续可调,具有恒电压、恒电流或恒功率的特性;电流环为内环,电压环为外环,在突加负载或负载电流超过限流值时,限制调压器的输出电流在额定电流范围内,确保输出和调压器正常工作;同时电压环也参与调节,使调压器的输出电流被限制在额定电流范围内,在有充分调节余量的前提下维持输出电流及电压的恒定;从而到达保护发热元件避免过大电流、电压的冲击,达到安全可靠的控制效果及控制精度。

显示参数

温度、温度段号、段时间、剩余时间、输出功率百分比、电压、电流等

按钮

采用进口按钮使用寿命超过100000次,并且带LED指示灯。

温度曲线设定

采用智能温度控制仪,备标准PID、人工智能调节APID或MPT等多种调节方式,具有自整定、自学习功能,无超调及无欠调的优良控制特性具备30段程序控制功能,可实现任意斜率的升、降温控制,具有跳转(循环)、运行、暂停及停止等可编程/可操作命令,并允许在程序的控制运行中随时修改程序;采用具备曲线拟合功能的人工智能调节算法,能获得光滑平顺的曲线控制效果;

多条曲线输入

30

装箱清单

电炉一台(包含碳化硅炉管一根)另配隔热塞两块,坩埚钳一把,高温手套一副,硅碳棒4支,石墨盘根一套

保修范围及期限

电炉免费保修一年,发热元件不保修(三个月内自然损坏免费更换)

发货事项

1、 电炉的包装为三层包装,海绵纸包裹后再用塑料薄膜缠绕,再用木箱包装

2、 国内免费送货上门(市区内免费送货)

3、 在电炉运输过程中出现的任何损坏有我方承担

4、 物流方式:汽车、铁路、轮船(外贸出口)、空运(外贸出口)运输,距离较近的我公司委派专车运输(包装为木托加纸箱)。



进料口部分


进料口软管

手动将软管塞进进料口下料

进料口管径外径尺寸

159mm

进料口下料角度及下料口设计

进料口倾斜角度27度,下料口设计喇叭形(尺寸10847mm管径)

进料口振动器

无振动阀门,电磁振动给料器客户自备

出料口部分


出料端观察口

观察口直径180mm,开闭方式为快速开启式石英玻璃板

出料口送气口

DN32 在顶部,均带电动蝶阀,电动调节气体流量

进料口架子(放置进料桶架子)

3.5m
