大型箱式炉
  • 大型箱式炉
  • 大型箱式炉
产品名称:大型箱式炉 型号:GWL-LBS 产品特点:专为高等院校﹑科研院所的实验室及工矿企业对陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发、特种材料、建材、金属、非金属及其它化和物材料进行烧结﹑融化﹑分析、生产而研制的专用设备。

箱式炉


技术参数:

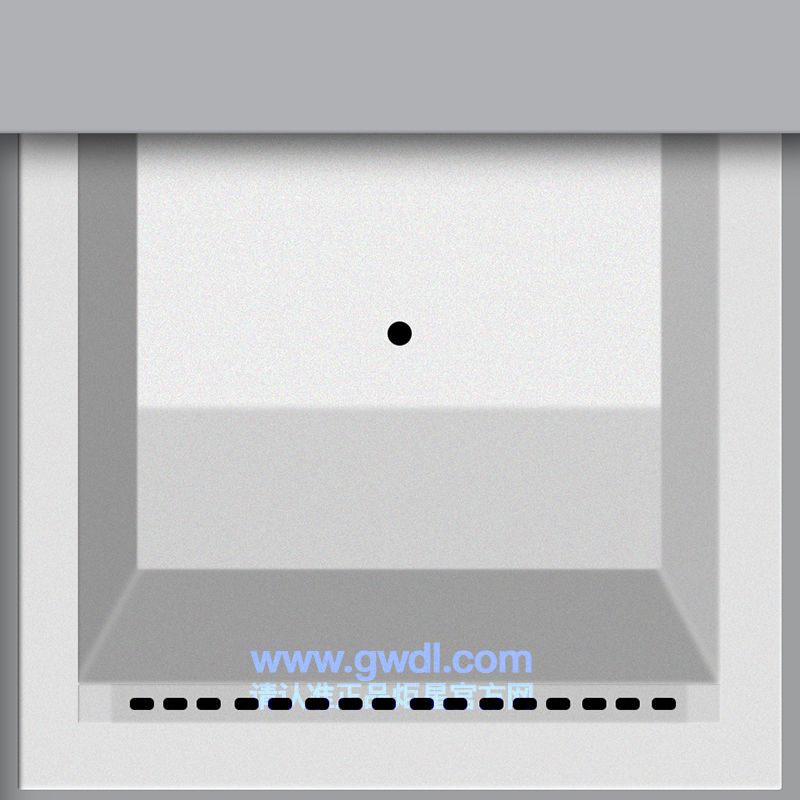

GWL-LBS系列1200度高温炉如图所示 ,集控制系统与炉膛为分体设计。炉衬使用真空成型高纯氧化铝聚轻材料制作而成。
采用高温合金电阻丝(含钼,炉丝表面温度可达1400度)或硅碳棒为加热元件;是为高等院校﹑科研院所的实验室及工矿企业对陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发、特种材料、建材、金属、非金属及其它化和物材料进行烧结﹑融化﹑分析、生产而研制的设备。
控制面板配有智能温度调节仪,控制电源开关、主加热工作 /停止按钮,电压、电流表、计算机接口,以便观察本系统的工作状态,本产品采用集成化电路,工作环境好,抗干扰,温度高时炉体外壳温度≤45℃,微电脑程序控制,可编程序曲线,全自动升温/降温,运行中可以修改控温参数及程序,灵活方便、操作简单。
控温精度:±1℃无超调  恒温精度:±1℃。升温速度快,最快升温速率≤45/min
炉膛材料采用真空成型高纯氧化铝聚轻材料,使用温度高,蓄热量小,耐急热急冷、不裂缝、不掉渣、保温性能好。结构合理,内外双层炉套,风冷散热,可大大缩短试验周期。


    类别

参数

1200

最高使用温度

1250

可长期使用温度

1200

控制范围为

801200

测温元件

热电偶分度号K,测温范围0-1320

发热元件装位置

两侧或者两侧及+底部

控温精度

±1度(集成化电路控制,无超调现象)

炉温均匀性

±1度(根据炉膛尺寸大小而定,大炉膛可采用多点控制)

升温速率

升温速率可自由调节,调节范围:最快升温速率每分钟40度(40/min)、最慢升温速率每小时1度(1/h

发热元件

采用高温合金电阻丝(含钼,炉丝表面温度可达1400度)或硅碳棒为加热元件U型等直径硅碳棒,硅碳棒是选用高纯度a-SiC为主要原料制成的非金属高温电热元件,它具有升温快、热效率高、高温下不易变形,安装操作维修简便、温度可达1500度等特点。

炉体

炉体采用数控机床加工,经抛光、打磨、酸洗、磷化、喷涂塑粉、高温烘烤等制作而成,双色搭配,外观新颖美观,具备了抗氧化、耐酸碱、耐腐蚀、容易清理等优点

炉体结构

电炉炉体采用了的风冷双层炉体结构,风冷导向隔板使炉壳整体冷风循环,最终冷却发热元件导电片后排出炉体,避免了发热元件导电片的高温氧化;

炉门开启方式

电动上开,脚踏开关控制开启高度和关闭高度。

耐火材料

炉衬使用真空成型高纯氧化铝聚轻材料制作而成,取放物料易碰和载重位置(炉口、炉底)采用轻质空心球氧化铝板,使用温度高,蓄热量小,耐急热急冷、不裂缝、不掉渣、保温性能好

保温材料

采用三层保温,分别为:硅酸铝纤维板、氧化铝纤维板、氧化铝(多晶)纤维板

炉体外壳温度

长期使用不停炉,外壳温度小于45

保护

采用集成化模块控制单元,控制精度准,并设计了双回路控制和双回路保护,具备了过冲、超调、欠调、段偶、缺相、超压、超流、超温、电流反馈、软启动等保护

控制

采用闭环技术可控硅模块触发控制,移相触发控制或者过零触发方式,输出电压、电流或功率连续可调,具有恒电压、恒电流或恒功率的特性;电流环为内环,电压环为外环,在突加负载或负载电流超过限流值时,限制调压器的输出电流在额定电流范围内,输出和调压器正常工作;同时电压环也参与调节,使调压器的输出电流被限制在额定电流范围内,在有充分调节余量的前提下维持输出电流及电压的恒定;从而到达保护发热元件避免过大电流、电压的冲击,安全的控制效果及控制精度。

显示参数

时实温度、温度段号、段时间、剩余时间、输出功率百分比、电压、电流等

按钮

采用进口按钮使用次数超过100000次,并且带LED指示灯。

温度曲线设定

采用智能温度控制仪,备标准PID、人工智能调节APIDMPT等多种调节方式,具有自整定、自学习功能,无超调及无欠调的优良控制特性具备30段程序控制功能,可实现任意斜率的升、降温控制,具有跳转(循环)、运行、暂停及停止等可编程/可操作命令,并允许在程序的控制运行中随时修改程序;采用具备曲线拟合功能的人工智能调节算法,能获得光滑平顺的曲线控制效果;

多条曲线输入

30段(可定制50段)程序控制功能,可以输入设定:一条曲线为3050)段,两条曲线1428)段/条,三条曲线915)段/条,五条曲线59)段/条;可同时输入多条曲线,使用时可任意调用。

通讯接口

电炉具备了RS485通讯接口,通讯距离可达1200米,可通过计算机控制电炉启动、暂停、停止、升温曲线设定、升温曲线读取、参数设定等,便于掌握,计算机画面上的显示内容丰富,显示测量值、给定值、输出值、段时间、段号、升温曲线、功率百分比曲线,可通过计算机储存升温曲线、储存的升温曲线可任意调用、修改给定值及常用参数,历史曲线、历史报表记录时间间隔可筛选(1s-1h)可长期保存。

随机配件

发热原件两支、棒具两套,坩埚钳一把,高温手套一副,DVD数据盘一张。

保修范围及期限

电炉免费保修一年,发热元件不保修(三个月内自然损坏免费更换)

客户可选配

1、 坩埚、匣钵、刚玉炉垫板/碳化硅垫板

2、 计算机控制软件及硬件

3、 触摸屏控制温度控制器

4、 增加排气口

5、 耗材:发热元件

6、 增加观察口

注意事项

1、 为两不影响电炉的使用寿命,我们建议最快升温速率和降温速率为10-20/min,(高温下升温过快发热元件寿命会缩短)

2、 此箱式炉没用真空密封结构,所以不可通入易燃易爆气体

3、 此箱式炉使用一段时间后,炉膛会出现微小的裂纹,这属于正常现象,不会影响使用,同时可以用氧化铝涂层进行修补

4、 不建议通入腐蚀性气体,如果要通入强腐蚀性气体如SNa等,请提前告知,我们将对炉膛进行处理

5、 不能将高温溶液漏到炉底上,避免方案可采用垫板或者氧化铝粉隔离

6、 仪器应放置在空气流通,不潮湿的地方。

装箱清单

电炉一台,发热原件两支、棒具两套,坩埚钳一把,高温手套一副,DVD数据光盘一张,说明书一份,合格证一份,验收报告(出厂检测报告)一份,销售送货单一份。

发货事项

1、 电炉的包装为三层包装,海绵纸包裹后再用塑料薄膜缠绕,再用木箱包装

2、 国内免费送货上门(市区内免费送货)

3、 在电炉运输过程中出现的任何损坏有我方承担

4、 物流方式:汽车、铁路、轮船(外贸出口)、空运(外贸出口)运输,距离较近的我公司委派专车运输(包装为木托加纸箱)。

选型说明

例如:需要1200度的箱式电炉,炉膛尺寸(深--高)mm300×200×200

规格型号:GWL-1200LBS/300/200/200

名称

规格型号

炉膛尺寸mm(长宽高)

外形尺寸mm

电压ACV

功率kw

重量kg

箱式电炉

GWL-1200LBS500/300/200

500×300×200

L=800,L1=75

W=700,H=1350

380

13

230

GWL-1200LBS500/300/300

500×300×300

L=800,L1=75

W=700,H=1450

380

15

240

GWL-1200LBS600/400/400

600×400×400

L=900,L1=75

W=800,H=1550

380

18

310

GWL-1200LBS800/500/500

800×500×500

L=1200,L1=75

W=1000,H=1650

380

24

410

GWL-1200LBS1000/600/500

1000×600×500

L=1400,L1=75

W=1150,H=1650

380

40

600

注:

1、 以上所列出型号都有现货,特殊型号炉膛尺寸可根据客户要求定做(周期7天交货)!

2、 外形尺寸单位:毫米(mm),所标尺寸为参照数字,以实际是尺寸为准!

3、 电控柜尺寸:600×400×1500mm,电控柜和电炉间距出厂标准电缆长度2米(如果要求加长请提前告知)
