回转炉
  • 回转炉
  • 回转炉

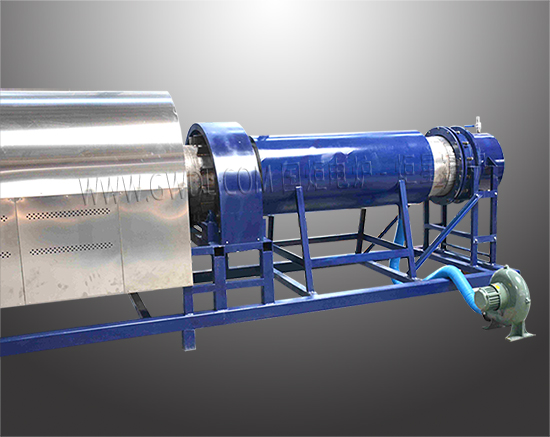

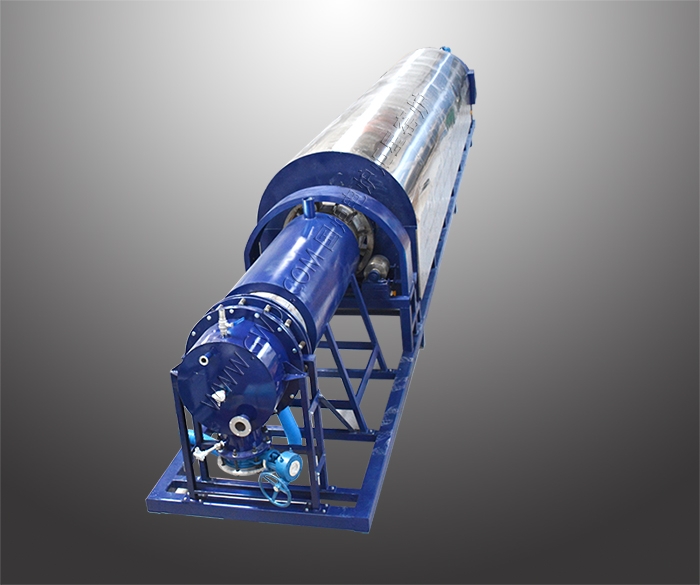

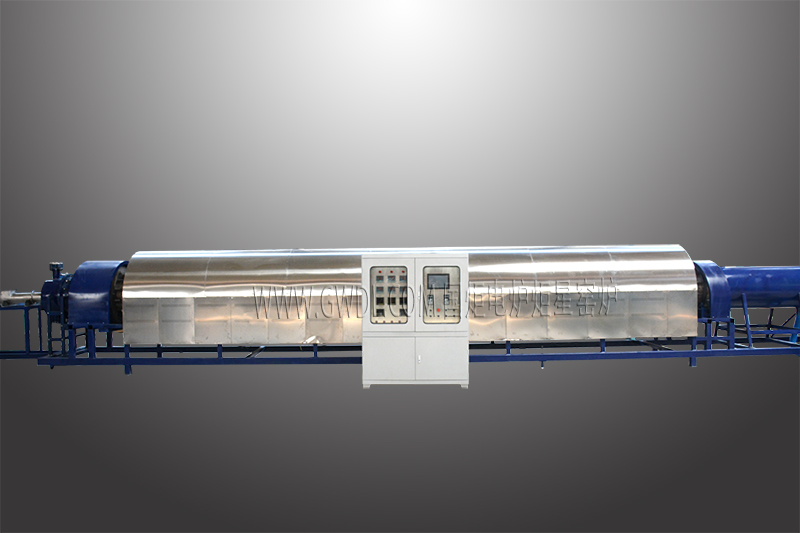

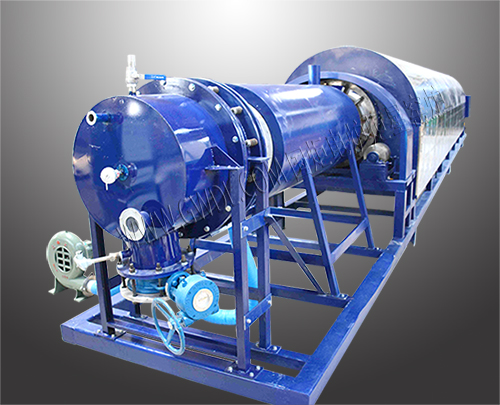

产品名称:回转炉 型号:GWL-1200SSR 产品特点:高温节能回转窑,回转炉

                      类别

参数

1000

型号

GWL-1000SSR

电源AC

三相五线380V

最高使用温度

950

可长期使用温度

900

控制范围为

80至950度

测温元件

K热电偶,测温范围0-1320度

发热元件装位置

底部

控温精度

±1度(集成化电路控制,无超调现象)

升温速率

升温速率可自由调节,调节范围:最快升温速率每分钟30度(30度/min)、最慢升温速率每小时1度(1度/h)

发热元件

高温等直径硅碳棒。

炉体

炉体采用数控机床加工,经抛光、打磨、酸洗、磷化、喷涂塑粉、高温烘烤等制作而成,双色搭配,外观新颖美观,具备了抗氧化、耐酸碱、耐腐蚀、容易清理等优点

炉体结构

电炉炉体采用了风冷双层炉体结构,风冷导向隔板使炉壳整体冷风循环,冷却发热元件导电片后排出炉体,避免了发热元件导电片的高温氧化;

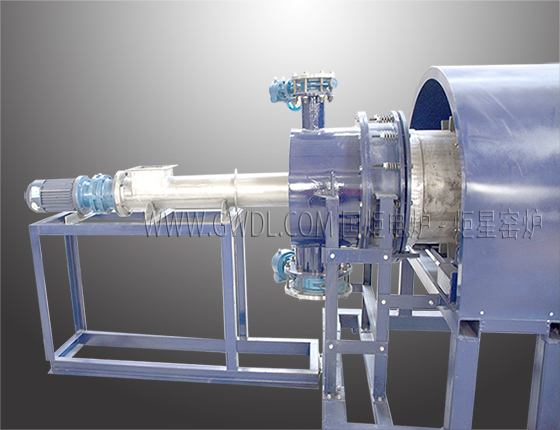

进料口

采用不锈钢螺旋挤出送料,进料口喂料机直径150mm长度1800mm

出料口

出料口设计有2300mm的冷却装置,出料温度在50度以下

升降方式

炉管为分体设计采用电动双丝杠升降,倾斜度可调(1-15度)(升降高度可控制出料速度)

转速调整

1-50r/min

耐火材料

炉衬使用真空成型高纯氧化铝聚轻材料制作而成,取放物料易碰和载重位置(炉口、炉底)采用轻质空心球氧化铝板,使用温度高,蓄热量小,耐急热急冷、不裂缝、不掉渣、保温性能好

保温材料

采用四层保温,分别为:氧化铝纤维棉、氧化铝纤维板、氧化铝(多晶)纤维板,轻质保温砖

炉体外壳温度

外壳温度小于45度

保护

采用集成化模块控制单元,控制精度准,并设计了双回路控制和双回路保护,具备了过冲、超调、欠调、段偶、缺相、超压、超流、超温、电流反馈、软启动等保护

控制

采用闭环技术可控硅模块触发控制,移相触发控制方式,输出电压、电流或功率连续可调,具有恒电压、恒电流或恒功率的特性;电流环为内环,电压环为外环,在突加负载或负载电流超过限流值时,限制调压器的输出电流在额定电流范围内,输出和调压器正常工作;同时电压环也参与调节,使调压器的输出电流被限制在额定电流范围内,在有充分调节余量的前提下维持输出电流及电压的恒定;从而到达保护发热元件避免过大电流、电压的冲击,到控制效果及控制精度。

显示参数

温度、温度段号、段时间、剩余时间、输出功率百分比、电压、电流等

按钮

采用按钮使用寿命超过100000次,并且带LED指示灯。

多条曲线输入

30段程序控制功能,可以输入设定:一条曲线为30段,两条曲线14段/条,三条曲线9段/条,五条曲线5段/条;可同时输入多条曲线,使用时可任意调用。

随机配件

发热原件两支、棒具两套,坩埚钳一把,高温手套一副。

保修范围及期限

电炉免费保修一年,发热元件不保修(三个月内自然损坏免费更换)

注意事项

1 为两不影响电炉的使用寿命,我们建议最大升温速率和降温速率为10-20℃/min,(升温过快发热元件寿命会缩短)

2 此电炉没用真空密封结构,所以不可通入易燃易爆气体

3 不建议通入腐蚀性气体,如果要通入强腐蚀性气体如S、Na等,请提前告知,我们将对炉膛进行特殊处理

4 仪器应放置在空气流通,不潮湿的地方。

装箱清单

电炉一台,发热原件两支、棒具两套,坩埚钳一把,高温手套一副,DVD数据光盘一张,说明书一份,合格证一份,验收报告(出厂检测报告)一份,销售送货单一份。

发货事项

1 电炉的包装为三层包装,海绵纸包裹后再用塑料薄膜缠绕,再用木箱包装

2 国内免费送货上门(市区内免费送货)

3 在电炉运输过程中出现的任何损坏有我方承担

4 物流方式:汽车、铁路、轮船(外贸出口)、空运(外贸出口)运输,距离较近的我公司委派专车运输(包装为木托加纸箱)。


项目名称

参数

尺寸

10寸TFT真彩色,

外形尺寸

206W*156H*50D(mm)

分辨率

800*480

背光

LED

功率

5W

重量

1Kg

语言

中文/英文 可随意切换

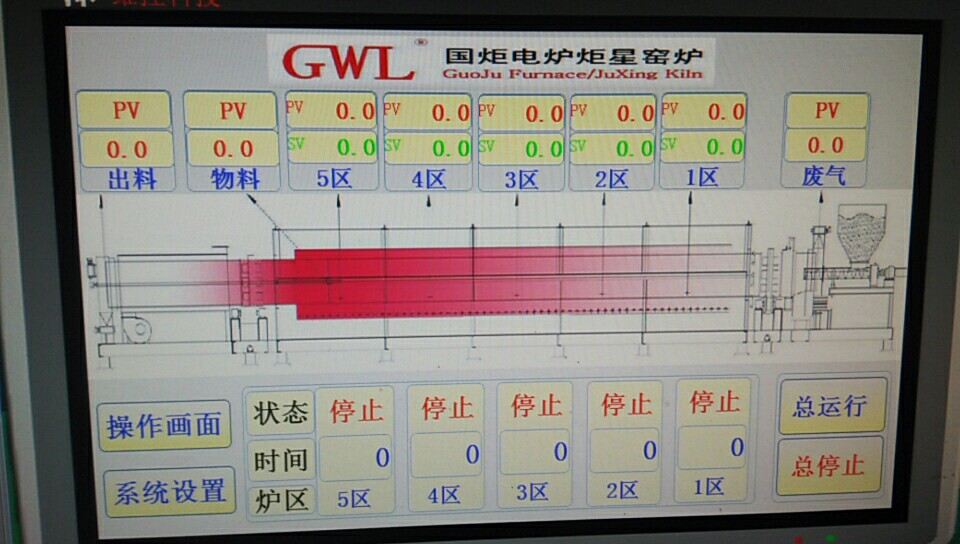

全屏显示及操作

仪表屏、光柱图、历史趋势、数据报表、报警信息、数据导出、工艺流程、系统管理等

控制对象

温度、装料台进出升降

控制电炉数量

10

温度控制

触摸屏+高精度集成模块

启动升温

触摸操作

暂定升温

触摸操作

停止升温

触摸操作

温度曲线编制

触摸操作,每条曲线30段

温度曲线储存数量

无限制(每条曲线可中/英文命名)

实时状态显示

运行曲线名称、运行段号、段时间、段运行时间、数字温度、实时曲线、功率输出百分百

选择段号启动(跨段启动)

触摸操作

曲线量程

可调

历史曲线(图文)

大约储存20个月

数据报表(EXCEL)

大约储存20个月,多点同时显示(可插入优盘扩展)

历史曲线、报表记录(存盘)间隔时间

可调1秒-3600秒,多点同时显示(可插入优盘扩展)

报警指示

变色(红色)

报警信息语言

中文显示(报警时间及事件中文描述)

数据导出接口

USB(支持鼠标)

打印机接口

并口

操作触摸屏保护

带密码设置(其他人无密码,禁止操作)

通讯端口

RS485

密码

触摸屏的操作均可设密码,参数、工艺的泄露,综合管理。


名称

规格型号

炉管尺寸mm(长宽高)

加热区尺寸mm

电压ACV

设计功率kw

高温回转电窑炉

GWL-1000SSR-D500-15000

15000×D500(壁厚10mm)

8.5

380

180(自调整)
